香煙濾嘴棒的外部包裹著一層"成型紙"，為了使嘴棒更好的成型，在白紙中間通過膠槍涂上一道寬度1.2毫米左右、厚度在一絲的中線膠，用來粘接絲束在白紙上，防止絲束從成型的卷筒中抽出。

    中線膠斷膠現象在實際生產過程中會經常發生，斷膠后造成絲束松散，嘴棒成型不良，發現不及時會造成成品的極大浪費,嚴重影響產品質量和公司聲譽。因而，為了提高產品的質量和加強生產控制提出在線對成型紙上五條中線膠的寬度和連續性進行檢測。

    中線膠檢測系統安裝在成型機中線膠處適當位置，能全部拍攝中線膠的圖片，對高速（最高速度300米/分鐘）運動的成型紙上的五條膠線通過機器視覺技術進行檢測。對獲取的中線膠的圖像進行數據分析處理，在監視器上顯示當前5條膠線寬度、連續性等數據，出現測量值超過設計值允差范圍情況時進行報警處理，為生產管理提供中線膠方面的建議。

    在線中線膠監控系統主要應用工業相機（CCD）對5條膠槍后的成型紙連續拍攝照片后由計算機進行處理。

    在線中線膠監控系統的開發與應用的項目中主要應用機器視覺的測量功能。應用機器視覺處理技術檢測零件的尺寸已經有無數成功的案例，為了能夠檢測中線膠的寬度，我們擬采用使用平行光源安裝在成型紙帶的垂直位置，在成型紙帶的上方安裝千萬像素的相機對成型紙帶拍攝圖片，使用工控計算機處理分析、顯示檢測數據。本系統通過讀取PLC中成型紙帶的運行速度來決定拍攝照片的速度，并可以計算斷膠長度。

    在線中線膠監控系統的相機安裝在成型機的主體機架上，觸控一體機安裝在成型機頂部，便于觀察。2.1系統功能

硬件功能

2.1.1　在線中線膠監控系統的安裝不對成型機的正常工作造成影響；

2.1.2  標定檢測機構的時間控制在10秒以內；

2.1.3  檢測機構的整體功耗保持在200W內，具有防短路的保護功能；

2.1.4  檢測機構接地良好，對外部無不安全電壓產生；

2.1.5  光源不對操作人員造成人身傷害。

軟件功能

2.1.7系統正版系統軟件、防火墻軟件且都享受升級服務；

2.1.8所開發的在線中線膠監控系統設有防止不被授權的拷貝和修改的措施；

2.1.9在線中線膠監控系統具有后續開發的功能，開放的軟件平臺為國際國內通用的LabVIEW軟件平臺；

2.1.10參數的顯示位置及先后順序等接受授權的修改；

2.1.11在線中線膠監控系統從成型機PLC中讀出成型紙的線速度，

2.1.12在線中線膠監控系統的測量信息與數據庫信息具有防止使用人員修改的措施；

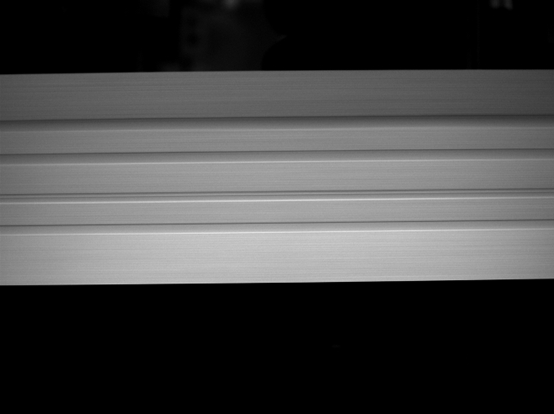

2.1.13保證在線中線膠監控系統安裝后高清晰拍攝成型紙上5條中線膠的圖象；

2.1.14顯示成型紙上5條中線膠圖象；

2.1.15計算和顯示成型紙上5條中線膠的寬度，測量精度為0.05毫米，判定寬度是否達到的標準；

2.1.16計算和顯示成型紙上5條中線膠是否有斷膠的情況，計算斷膠的長度，在時間T（T的范圍為0-10分鐘，可以設定內，連續出現N（N的范圍為0-100段，可設定）段斷膠間隙A（A：斷膠間隙，范圍5-50MM可設定）時報警；當A大于50MM時設備直接報警。

2.1.17保存相機拍攝圖象和計算數據以及操作人員等信息。



3、系統結構和配置

系統結構

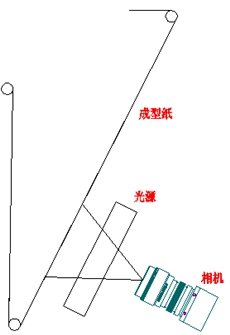

在線中線膠監控系統的光源與相幾安裝在成性紙的右下方，保證光源和相機與成型紙垂直，相機抓取到成型紙的圖象后傳輸?shù)焦た貦C(jī)，由處理軟件對成型紙的圖象進行處理，以判定中線膠的寬度與連續性情況，光源強度的調節由光源控制器完成。

系統配置

在線中線膠監控系統主要由安裝機構、一個工業相機、一個平行光源、一臺觸控工控機以及光源控制器。

安裝機構保證安裝簡單，不對成型機的運行造成影響；

相機采用1100萬相素的工業相機；

光源采用平行光源；

軟件處理采用工業平板電腦觸控平板電腦；

光源采用數字光源控制器；
